Как устроена стандартная грузовая траверса: конструкция и элементы

Траверсы — это специальные грузозахватные приспособления, предназначенные для равномерного распределения нагрузки при подъёме негабаритных, длинномерных или тяжёлых грузов. Они применяются там, где использование обычных стропов может привести к перекосу, повреждению изделия или превышению допустимых нагрузок на крюке крана. Конструкция стандартной траверсы продумана так, чтобы обеспечить устойчивость, безопасность и точность позиционирования груза при любых условиях работы.

Основные элементы траверсы

Классическая грузовая траверса состоит из нескольких ключевых компонентов:

  1. Несущая балка
    Это центральный элемент, на который приходится основная нагрузка. Балка может быть выполнена из двутавра, квадратной или прямоугольной трубы. Её длина и сечение подбираются в зависимости от требуемой грузоподъёмности и типа груза. В некоторых моделях применяются регулируемые балки, позволяющие изменять расстояние между точками подвеса.

  2. Петли или проушины для подвеса
    В верхней части балки располагаются точки крепления к крюку крана — центральная серьга или несколько петель. От расположения этих элементов зависит балансировка всей конструкции. В траверсах с регулируемым центром тяжести используют смещаемые проушины, позволяющие точно выровнять груз при подъёме.

  3. Нижние точки захвата
    К нижней части балки крепятся крюки, скобы, рым-болты или проушины для строповки. В зависимости от назначения траверсы их может быть две, четыре или больше. Расстояние между ними определяет ширину зоны захвата и устойчивость груза в воздухе.

  4. Соединительные элементы
    Для сборных или телескопических моделей применяются болтовые соединения, пальцы или фиксаторы. Они обеспечивают быстрое изменение конфигурации траверсы, что особенно важно при работе с грузами разных размеров.

  5. Ригели и распорки
    В более сложных конструкциях добавляются горизонтальные или диагональные ригели, повышающие жёсткость. Такие траверсы используют при подъёме крупногабаритных конструкций — металлоконструкций, контейнеров, резервуаров.

Читать также:
Принцип работы высоковольтных асинхронных электродвигателей А4

Виды и особенности конструкции

По типу конструкции траверсы делятся на:

  • Балочные (продольные) — простейший вариант, представляющий собой одну горизонтальную балку с точками подвеса.

  • Поперечные (Т-образные) — применяются для длинномерных изделий, где требуется несколько точек захвата.

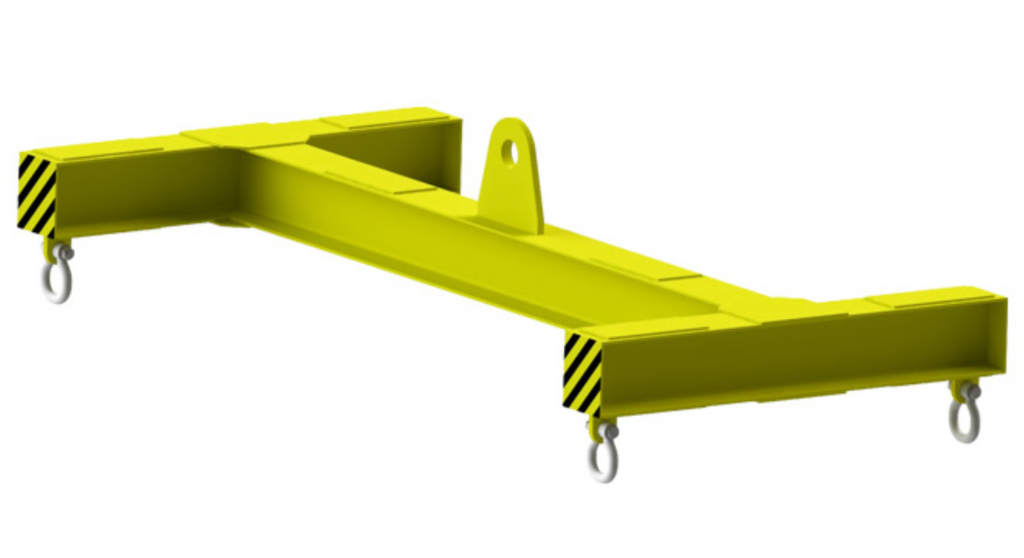

  • Рамные (Н-образные, прямоугольные) — обеспечивают максимальную устойчивость при подъёме крупногабаритных грузов с несколькими точками крепления.

  • Телескопические — имеют изменяемую длину балки, что делает их универсальными для различных задач.

Материалы и параметры

Траверсы изготавливают из высокопрочной конструкционной стали (чаще всего Ст3, 09Г2С). Толщина стенки и форма профиля рассчитываются с учётом эксплуатационной нагрузки, запаса прочности и динамических факторов. Все несущие элементы проходят испытания на изгиб, растяжение и устойчивость.

Поверхность конструкции покрывается антикоррозийной краской или порошковым составом, а на корпус наносится маркировка с указанием грузоподъёмности, массы, серийного номера и даты испытаний.

Таким образом, каждая траверса — это инженерно выверенная система, в которой каждая деталь выполняет строго определённую функцию, обеспечивая безопасность и точность при работе с грузами любой сложности.
